測量參量:
SDJ-302軸位置保護變送器監測轉子相對于軸瓦的位置(位移)。
機組類型:
各種滑動軸承的旋轉機械。如汽輪機、風機壓縮機、電機、泵等。
安裝要求:

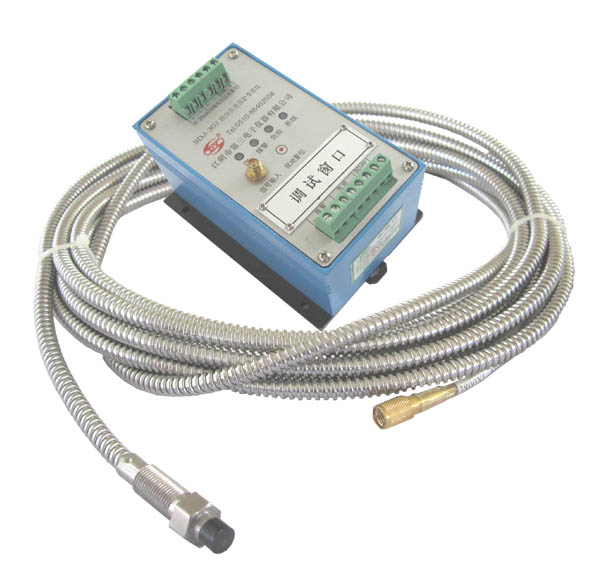

SDJ-302直接與渦流探頭、延長電纜連接，安裝位置為前置器的位置。
輸出接口:
●具有4～20mA或1～5V有源輸出端子。
●現場發光管顯示機器運行狀態(儀表工作狀態OK、報警Alert、聯鎖Danger、斷線BREAK)。
●隔離的兩級報警繼電器輸出端子（“ALERT ”與“DANGER”常閉或常開輸出端子)。
●現場報警復位鍵，并具有自動復位功能。
●若需現場顯示可接入SDJ-3S以及通過PLC、DCS顯示振動值。
●原始信號的緩沖輸出，直接連接狀態診斷分析儀 (“BUF OUT”輸出端子)。
連續的軸位置監測系統:
SDJ-302為單通道軸位移保護變送器。該位移變送器主要應用于在線實時測量旋轉機械轉子的軸的軸向相對于軸瓦的位置。輸出軸位置的位移值。亦同時輸出兩級報警?？梢栽缙诎l(fā)現報警危險、保護旋轉機械，使機器的運轉壽命加長,機組的維護量減少。軸位置對于汽機保護是非常重要的。在許多情況下，該參量的測量要求使用雙冗余的系統。
高集成度，無須前置器，高可靠性:
SDJ-302集成了前置器、監測儀的功能，使用SDJ-302僅需要探頭、延長電纜配套。高集成度的SDJ-302具有多通道儀表的功能。由于SDJ-302省卻了前置器，使得監測的組件進一步的減少，所以可靠性大大提高。
安裝簡單方便、無須任何調整:
SDJ-302軸位置保護變送器適合于滑動軸承的機器的監測。SDJ-302安裝方便，可以直接安裝在原來放前置器的位置上。
機器的被測點位置，我們一般要求在止推軸承附件安裝一套軸向的SDJ-302保護變送器。對于重要機器,一般安裝兩套SDJ-302保護變送器,兩套變送器使用同樣的配置與報警點設置,兩套變送器的報警輸出使用冗余，提高了對于機器的保護的可靠性。
SDJ-302保護變送器在出廠之前已經將各種參量調節、校驗好。只需要將相應的電纜連接上即可，一般無須作任何的調整和校驗。但是，SDJ-302保護變送器亦提供給您完整的調節功能,可以調節的參數包括兩級報警點、輸出的零點、以及校驗滿量程。打開SDJ-302保護變送器的標牌，您可以調節上面所述的各項參數。具有多通道保護變送器的功能，以及靈活多樣化的選項使SDJ-302保護變送器為您的需要量身訂制。
SDJ-302保護變送器可以根據各種不同的現場要求,按照訂貨選項選擇其功能。SDJ-302保護變送器可輸出4～20mA的軸位置值，兩級報警，原始信號的緩沖輸出，現場報警復位。一般對于8mm的渦流傳感器系統,量程為2mm,φ11mm，量程為±2mm。
4～20mA為有源輸出，可以驅動高達750Ω的負載，亦即3個以上的負載。連接要求將每個負載串聯在輸出端子上。SDJ-302為3線制的保護變送器，對于變送器,注意系統要求單點接地,亦即4～20mA的負極與電源的負極為同一個“系統地”(COM)。
兩級繼電器輸出為完全隔離的干觸點輸出。繼電器為SPDT單刀雙擲型，您可以接常閉或常開端子。繼電器最大負載2A?？梢灾苯舆B接任何PLC或DCS，亦可以控制報警器，機組繼電器等。
SDJ-302可以與8mm渦流傳感器配接。標準的傳感器含探頭、延長電纜，用戶亦可選用鎧裝式結構的電纜系統。
