系統概述：

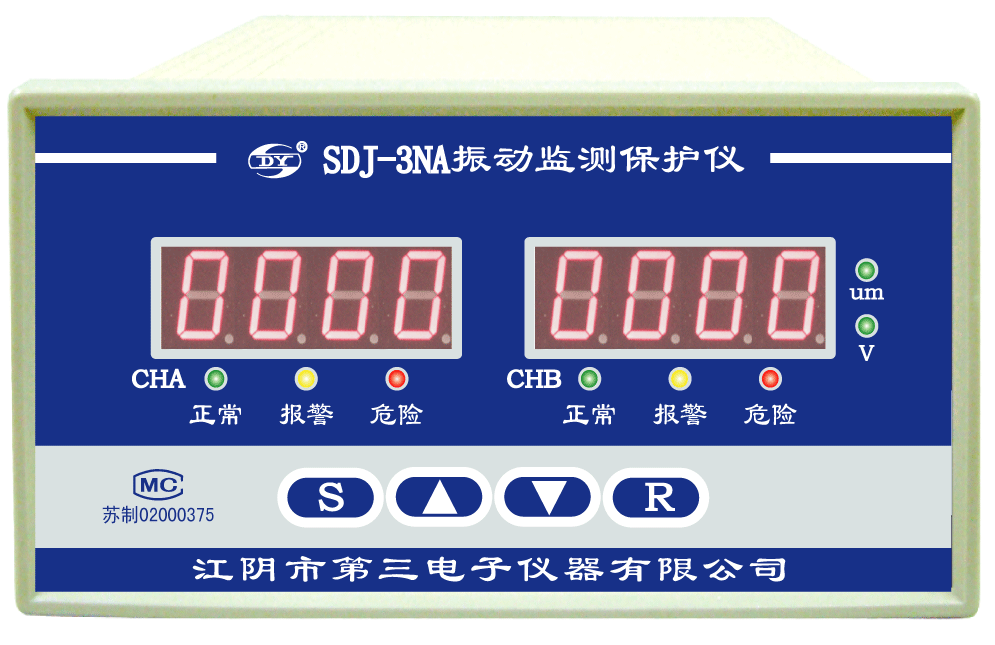

SDJ-3NA軸振動監測保護儀（智能型）來自二個獨立的3800XL型電渦流傳感信號，在LED數字顯示器上，連續地顯示兩路信號2個4位讀數的振幅值(保留小數點讀數)，該保護儀增加了高低通濾波器和隔離柵，大大提高了抗干擾能力。 監測保護儀有盤裝表和掛壁式表二種供用戶選擇。主要適用于電力,鋼鐵,建材,化工等領域。
技術參數 ：
●測量范圍：振動幅度即振動位移量的測量
●量 程：0～500um(峰-峰值)
●頻率范圍：1-1KHZ
●輸入信號：配用3800XL-8mm型電渦流傳感器 (測量軸的相對振動)
●顯示方式：A、B通道分別獨立數字顯示
●線性精度：≤±0.5%(滿量程)
●輸出：電流：4～20mA（對應上下限量程）
（負載<1KΩ，可直接送入DCS系統無源接點)
TDM振動信號分析輸出 報警、危險開關量
輸出：無源觸點DC24V/2A
●使用溫度：儀表 -25-45℃ (相對濕度≤80%)
●外形尺寸：(盤裝式)寬160×高80×深260(mm) 開孔尺寸：(盤裝式)寬153×高77×深260(mm)
外形尺寸：(掛壁式)寬192.5×高290×深95(mm) 安裝尺寸：(掛壁式)寬170×高272×深98(mm)
● 供電電源：AC220V±10%/50Hz
主要功能:
1.振動A.B通道分別數字顯示，振幅與安裝間隙電壓切換選擇
2. A.B通道報警，危險獨立繼電器結點輸出
3. 量程下限,上限：分別對應（4～20mA）電流輸出
4. TDM振動信號分析輸出
5. 量程四檔設定選擇（100，200，500，1000um）
6. 報警危險值可以任意設定（量程范圍內）
7. 報警危險繼電器輸出延時定值選擇
8. 測量最大值記憶
9. 斷線檢測保護，斷線封鎖繼電器輸出，OK燈滅，恢復時封鎖延時5秒解除
10.間隙電壓測量顯示（用于安裝時的參考電壓）
11.在數據設置值查看中，1分鐘不進行擊鍵盤操作, 自動回到測量狀態
