系統概述：

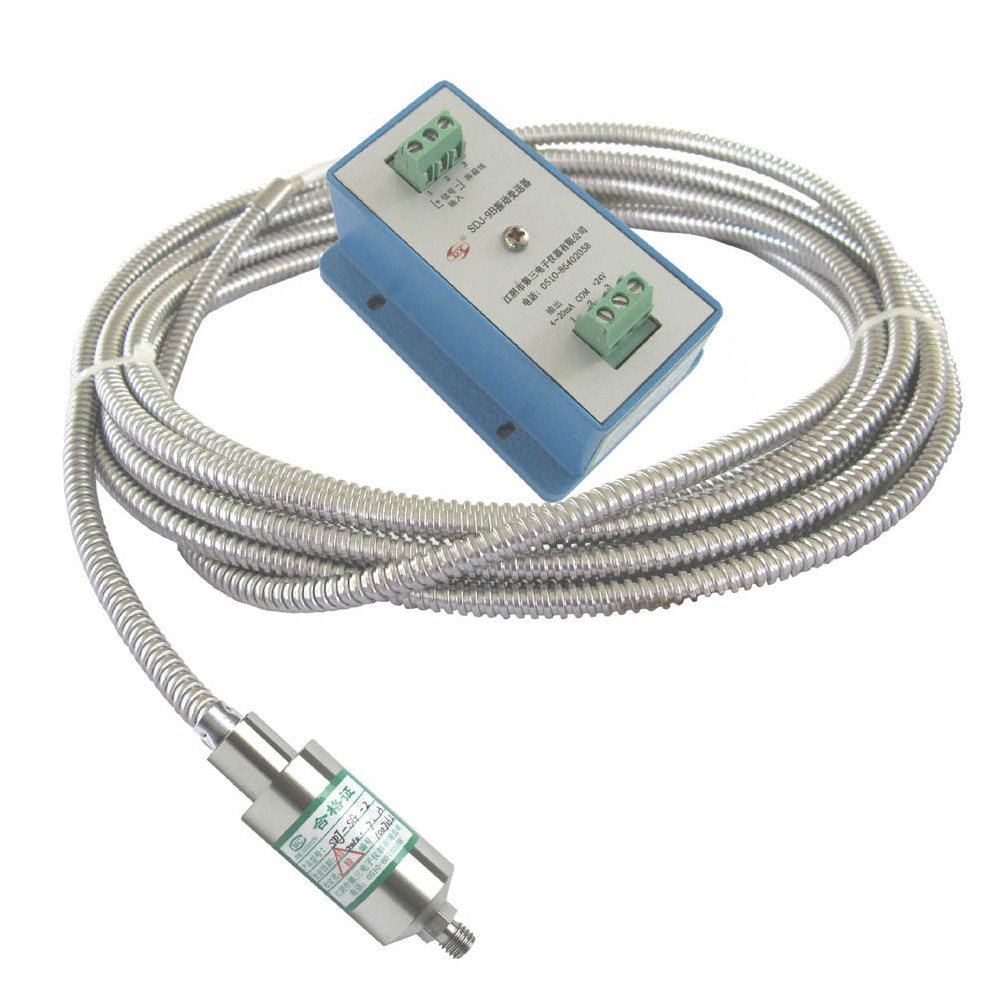

SDJ-9B、9L型振動變送器與SG-2型傳感器配用，用于測量旋轉機械的軸承蓋軸瓦振動。該變送器具有體積小、精度高、安裝方便,變送器供電電源為DC24V,可用于振動幅度、振動烈度的在線測量，輸出標準電流為4～20mA，便于用戶接入計算機DCS系統，用戶可根據實際使用情況進行選購。若用戶需要，本廠可提供AC220V轉換DC24V直流穩壓電源。
技術參數：
●測量范圍：頻率10～300Hz
SDJ-9B：振幅0～200um(P-P)
SDJ-9L：振速0～20mm/s(均方根值)
●線性誤差：≤0.5%
●電流輸出：DC4～20mA (帶有隔離器防護柵)
●供電電源：DC24V 功耗≤5W
●靈 敏 度 ：30.0mv/mm/s
●最大加速度：8g
●測量范圍：2mm（p-p）
●使用環境：-25～45℃ (變送器)
-25～100℃(SG-2常溫型振動傳感器)
-25～120℃(SG-2W高溫型振動傳感器)
●測量方式：垂直、水平
●外形尺寸：Φ35×60 mm
●重 量：0.25㎏
●固定螺孔：M10×1.5深度10mm(用戶有特殊要求可指定)
使用說明：
SDJ-9B、9L型振動變送器應安裝在清潔、干燥、環境溫度-25～45℃、無腐蝕氣體的場合。不宜安裝在具有強電場、強磁干擾、強烈沖擊或振動的地方。
SDJ-9B、9L型振動變送器安裝在就地儀表柜或接線盒內，傳感器至變送器之間必須使用屏蔽電纜為連接導線，可采用兩芯SBWP3×16/0.15屏蔽電纜（僅供參考），將傳感器正端、負端導線分別接入變送器輸入1、2端,屏蔽層接入變送器3端并單端接地，傳感器一端網狀屏蔽層浮空。變送器4～20mA電流輸出對應滿量程，當多個變送器電流輸出信號接入“DCS”系統時，“COM”公共端可以共接在一起，直接進入“DCS”系統中。
傳感器安裝：
1.SG-2型傳感器采用密封形結構,除溫度特別高的環境外,其他場合無需傳感器外層安裝防護罩。
2.安裝位置：原則上要求安裝在軸承座中心位置上，在安裝位置上面攻入M10×1.5mm的標準普通螺紋，深度為10mm。以傳感器底部M10×1.5mm的雙頭螺釘將傳感器固定在被測點上。安裝時必須保持傳感器的水平或垂直，以保證傳感器能夠正常工作。
3.傳感器屏蔽層為單端接地，靠傳感器屏蔽層應懸空，不可與傳感器任何部位連接包括外殼，這樣可以有效避免傳感器受到干擾。
4.安裝時應注意傳感器接插件的連接，避免導線強力扭曲或沖撞。
