系統概述：
QBJ-3800B汽輪機安全監測保護系統是新一代新穎、精確、安全、可靠的TSI保護系統，它不僅適合于各種發電機組的監測和保護，也適合各種高速旋轉機械裝置的監測和保護。該產品采用了原裝進口高可靠性模塊和觸摸屏進行組合，對汽輪機的軸振動、軸瓦振動、軸向位移、脹差、偏心、油動機、油箱油位、熱膨脹、同步器、啟動閥、功率限制器、鍵相、零轉速、轉速、三取二超速保護等24路以內的各種信號進行實時監控和保護，通道內容可由用戶自由組合。可配用本廠生產的各種監測通道的相關傳感器，也可選配進口的相關傳感器。具有進口TSI儀表的功能，深受廣大用戶的歡迎。 如果測點超過24路，可選用擴展型框架，型號為QBJ-3800B/F型，最大可同時檢測40個測點，其功能不變。
技術參數：
QBJ-3800B汽輪機安全監測保護系統具體技術參數可詳見該系統出廠鑒定報告單（隨機附帶）:
●轉 速:0～4000r/min
●振動振幅:0～200μm(P-P)
●軸向位移:0～±2.0mm
●脹 差:0～±5.0mm
●偏 心:0～200μm
●油 動 機:0～200mm
●熱 膨 脹:0～35.0mm
●油箱油位:0～±200mm
●鍵 相:0～5VDC
●本系統線性精度：≤±0.5%（滿量程）
●報警響應時間分別為:
a.轉速超速保護三取二≤30ms(響應時間)
b.軸向位移、脹差：延時1秒
c.振動：延時可任意設置
d.行程：即時報警
●環境溫度：-10～45℃；相對濕度≤80%（傳感器使用溫度詳見傳感器產品說明書）
●供電電源：AC 220V±10%/50Hz～60Hz
主要功能：

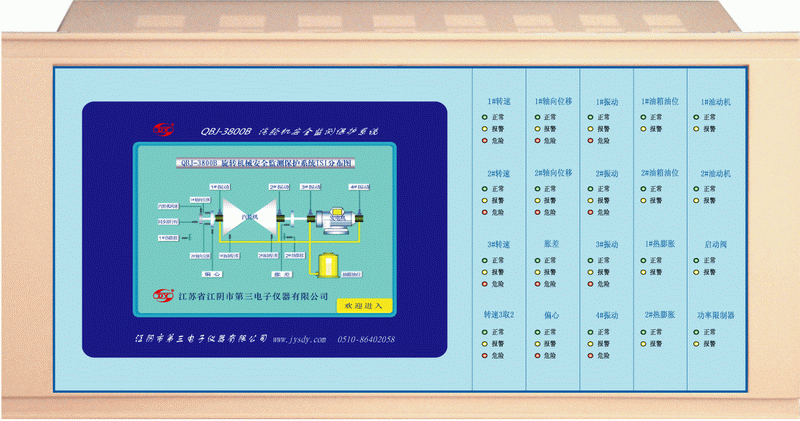

1.帶有彩色觸摸屏，可分屏觀察每路信號的在線測量參數，同時具有數字顯示、棒圖、曲線圖、報警和危險信號的警示
2.隨時查找各種參數的歷史記錄并可下載打印(打印機認可EPSON ESC/P2)
3.每路信號具有獨立的4～20mA恒流輸出并帶有隔離柵處理，可直接送入DCS系統。
4.具有24路數據采集功能和485/232通訊接口輸出
5.每路信號具有報警值、危險值的任意設定
6.每路信號具有獨立的報警和危險信號結點輸出無源DC24V/2A
7.有TDM信號輸出
8.本系統具有對上電、斷電、過壓、欠壓、斷線強磁干擾實現安全保護
9.可保留2年以上異常情況的歷史記錄
選型說明：
QBJ-3800B汽輪機監測保護系統中，采用真彩觸摸屏顯示，框架、電源、微處理器，在本系統為標準配置。監測模塊為選用模塊，監測系統中可擴展為24個監測通道,每個監測模塊為四個監測通道,可測量4個測點,按實際需要選訂所需測點的數量和測點量程范圍,每一個模塊上有不同功能的組合，選型時均需分別選擇模塊功能以及A與B的參數,最終組合成所需要的保護系統。
